Odporność, którą projektujemy i sprawdzamy
HAMMER LAB - technologie i testy wytrzymałości smartfonów HAMMER
HAMMER LAB to przestrzeń, w której pokazujemy technologię stojącą za odpornymi urządzeniami HAMMERA. Rozwijamy własne rozwiązania, wzmacniamy konstrukcje i sprawdzamy urządzenia w wymagających testach mechanicznych, środowiskowych i użytkowych.
Bo pancerność to nie wygląd urządzenia. To technologia, konstrukcja i testy.
TECHNOLOGIA ODPORNOŚCI HAMMERA
Odporność nie zależy od jednego elementu
Powstaje na styku konstrukcji, technologii, testów oraz standardów, według których sprawdzamy i opisujemy odporność urządzeń.
Konstrukcja
Projektujemy urządzenia z myślą o upadkach, uderzeniach, nacisku i drganiach.
Technologia
Rozwijamy rozwiązania pozwalające dodatkowo wzmacniać urządzenia.
Testy
Sprawdzamy odporność mechaniczną, środowiskową i żywotność sprzętu.
Standardy i certyfikaty
Odnosimy deklaracje odporności do konkretnych metod i warunków badania.
Więcej niż jeden element konstrukcji
HEXCore
HEXCore to rozwijana przez HAMMERA technologia i filozofia dodatkowego wzmacniania urządzeń.
Nie jest pojedynczym komponentem, ale zestawem rozwiązań projektowych, które pomagają lepiej rozpraszać energię uderzeń oraz ograniczać wpływ przeciążeń i drgań na kluczowe podzespoły.
Rozwiązania HEXCore rozwijają się wraz z kolejnymi generacjami urządzeń HAMMER.
Jak działa HEXCORE?
Od uderzenia do wygaszenia energii
Podczas upadku energia uderzenia w ułamku sekundy rozchodzi się przez konstrukcję smartfona. Powstające przeciążenia i drgania oddziałują na obudowę i znajdujące się wewnątrz komponenty. HEXCore pomaga lepiej zarządzać tym zjawiskiem.
01
Uderzenie
Urządzenie trafia na twardą powierzchnię.
02
Przenoszenie sił
Energia rozchodzi się przez konstrukcję.
03
Rozproszenie
HEXCORE pomaga ograniczać koncentrację obciążeń.
04
Wygaszenie
Zmniejszają się przeciążenia i drgania oddziałujące na urządzenie.
DO
30
%
redukcji przeciążeń
DO
40
%
skuteczniejsze wygaszanie drgań
Skuteczność rozwiązań HEXCore została potwierdzona w testach przeprowadzonych przez niezależne laboratorium badawcze.
*Wyniki uzyskane w określonych warunkach testowych. Rzeczywiste wartości mogą zależeć od konstrukcji urządzenia i warunków badania.

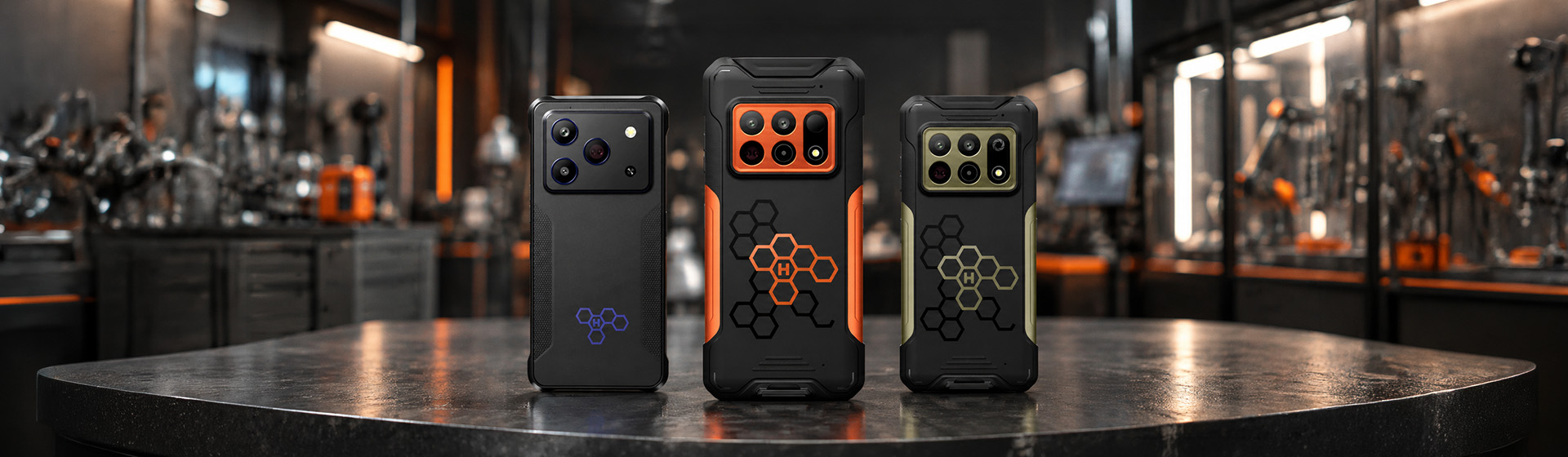

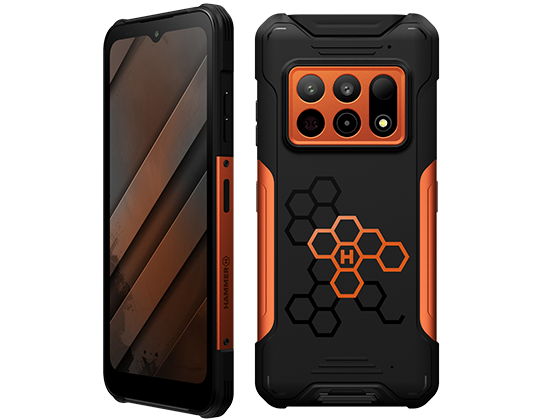

Smartfony z technologią HEXCore
Dynamiczny fragment zostanie wyświetlony tutaj... Ten komunikat jest wyświetlany, ponieważ nie podałeś filtru ani szablonu do użycia.
Niezależna weryfikacja pancerności
Oprócz procedur testowych HAMMERA, odporność HAMMER CONSTRUCTION 3 THERMAL 5G została zweryfikowana w testach przeprowadzonych przez TÜV Rheinland.
Badania objęły również wymagające próby mechaniczne, środowiskowe i materiałowe.
50 G / 12 WSTRZĄSÓW
Impulsy o przeciążeniu 50 g i czasie 11 ms, wykonywane w różnych orientacjach urządzenia. Po badaniu smartfon zachował prawidłowe działanie.
10-500 HZ / DO 3 G
Test wibracji prowadzony przez 40 minut w każdej z trzech osi X/Y/Z. Po próbie urządzenie działało prawidłowo.
-40°C / +75°C / 72 H
Wyłączone urządzenie poddano 72-godzinnej ekspozycji na skrajnie niską i wysoką temperaturę. Po obu próbach zachowało prawidłowy wygląd i funkcjonalność.
MOHS 6
Ekran przeszedł test odporności na zarysowania na poziomie 6 w skali Mohsa.
Jak HAMMER testuje wytrzymałość smartfonów?
Wszystkie urządzenia HAMMER przechodzą testy dobrane do ich konstrukcji i przeznaczenia. Standard testowy HAMMERA obejmuje 50 procedur w 7 obszarach.
W przypadku HAMMERA CONSTRUCTION 3 THERMAL 5G odporność urządzenia została dodatkowo zweryfikowana w testach przeprowadzonych przez TÜV Rheinland.
50
procedur testowych
7 obszarów testowania
18
testów mechanicznych
12
testów środowiskowych
10
testów żywotności
4
testy starzeniowe
3
testy transportowe
2
testy wodoszczelności
1
test EMC
Jak testujemy odporność mechaniczną?
Jeden upadek to za mało
Odporność zależy nie tylko od wysokości upadku, ale również od powierzchni, miejsca uderzenia, liczby powtórzeń i warunków testu.
Test upadku
Próba obejmuje sześć obszarów urządzenia oraz cztery narożniki w dwóch cyklach.
Test obrotowy (Tumble test)
Wielokrotne upadki i zmiany orientacji urządzenia.
Test mikroupadków
5000 upadków na przód, 5000 na tył i po 500 na każdą krawędź.
Shock test
Test impulsów w trzech osiach i obu kierunkach.
Nacisk i zginanie
Sprawdzamy odporność konstrukcji na długotrwałe i powtarzające się obciążenia.
Jak testujemy odporność mechaniczną?
Jeden upadek to za mało
Odporność zależy nie tylko od wysokości upadku, ale również od powierzchni, miejsca uderzenia, liczby powtórzeń i warunków testu.
Test upadku
Próba obejmuje sześć obszarów urządzenia oraz cztery narożniki w dwóch cyklach.
Test obrotowy (Tumble test)
Wielokrotne upadki i zmiany orientacji urządzenia.
Test mikroupadków
5000 upadków na przód, 5000 na tył i po 500 na każdą krawędź.
Shock test
Test impulsów w trzech osiach i obu kierunkach.
Nacisk i zginanie
Sprawdzamy odporność konstrukcji na długotrwałe i powtarzające się obciążenia.
Jak testujemy odporność na warunki środowiskowe?
Odporność urządzenia sprawdzamy także w skrajnych warunkach środowiskowych - od mrozu i wysokiej temperatury po wilgoć, pył i mgłę solną.
–40°C / +70°C
przechowywanie urządzenia
–20°C / +55°C
praca urządzenia
–40°C → +80°C
24 cykle szoku termicznego
60°C / 95% RH
wysoka temperatura i wilgotność
8 GODZIN
test pyłowy
24 GODZINY
test mgły solnej
Odporność to także codzienne użytkowanie
Smartfon może nigdy nie spaść z wysokości, ale jego przyciski, porty i ekran są używane tysiące razy. Dlatego sprawdzamy również ich żywotność.
300 000
×
czytnik linii papilarnych
225 000
×
przycisk zasilania
12 000
×
USB
5 000
×
złącze słuchawkowe
ok.
430 000
×
panel dotykowy
Norma to konkretne warunki badania
IP69, MIL-STD-810H i drop test – co naprawdę oznaczają?
IP69
IP określa poziom ochrony obudowy przed pyłem i wodą. IP69 oznacza pełną pyłoszczelność oraz odporność na działanie strumieni wody pod wysokim ciśnieniem i w wysokiej temperaturze, w warunkach określonych dla tej klasy ochrony.
Co oznacza IP69?
MIL-STD-810H
Wojskowy standard testów środowiskowych określający metody badania odporności sprzętu m.in. na upadki, wibracje, temperaturę, wodę, pył i niskie ciśnienie. Znaczenie ma zawsze zakres testów i parametry badania konkretnego urządzenia.
MIL-STD-810H bez mitów
DROP TEST
Informacja o odporności na upadek ma sens tylko razem z metodologią: wysokością, powierzchnią, liczbą upadków i kryterium zaliczenia testu.
Jak wygląda drop test smartfona?Najważniejsze testy HAMMER
01
Test upadku
1,5 m / 20 upadków
02
Test obrotowy (Tumble Test)
1 m / ≥270 upadków
03
Test mikroupadków
10 cm / 12 000 upadków
04
Test udarowy
20 g / 18 uderzeń
05
Test zginania
250 N / 20 minut
06
Test nacisku
250 N / 1000 cykli
07
Szok termiczny
–40°C do +80°C / 24 cykle
08
Test złącza USB
12 000 cykli
09
Test czytnika linii papilarnych
300 000 cykli
10
Test panelu dotykowego
ok. 430 000 dotknięć
Zakres i parametry testów są dobierane do urządzenia i wymagań konkretnego projektu.
Najczęstsze pytania
01
Czym jest HEXCore?
HEXCore to rozwijana przez HAMMERA technologia i filozofia dodatkowego wzmacniania konstrukcji urządzeń.
02
Czy każdy HAMMER ma HEXCORE?
Nie. Technologia debiutuje w HAMMER CONSTRUCTION 3 THERMAL 5G i HAMMER BLADE 6 PRO 5G. Pozostałe urządzenia przechodzą testy odporności odpowiednie dla swojej konstrukcji i przeznaczenia.
03
Jak HAMMER testuje odporność na upadki?
Zakres i czas testów ustalamy indywidualnie. Najważniejsze jest, aby użytkownicy mogli sprawdzić urządzenia podczas codziennych zadań przed podjęciem decyzji o wdrożeniu.
04
Czy MIL-STD-810H oznacza, że telefon jest niezniszczalny?
Wykorzystujemy kilka procedur, m.in. drop test z 1,5 m, tumble test z minimum 270 upadkami i micro drop obejmujący 12 000 upadków.
HAMMER LAB
Odporność, którą ciągle rozwijamy
HEXCore jest kolejnym etapem tej drogi. Nowe technologie, konstrukcje i wyniki testów pozwalają rozwijać następne generacje urządzeń HAMMER.
Projektujemy. Testujemy. Analizujemy. Rozwijamy.
